초고속 정보통신의 1인자 역활을 담당하는 Fiber optic(광케이블)은
구내통합배선 시스템의 백본 및 중장거리 전송에 최소의 손실과 많은 정보량을
빠르고 신속하게 전송할 수 있다
○ 광섬유 구조
● 광섬유는 코아(Core), 클래딩 (Cladding), 코팅(Coating)의
세부분으로 구성되며, 코아와 클래딩은 관섬유의
성능을 결정짓는 요소이다.
● 광섬유는 외부의 충격이나 측압으로부터 보호하기 위해
아크릴 재질로 글라스를 2층으로 코팅 처리하여
120kpsi 이상의 인장력(Proof test Level)을 가진다
○ 광섬유 종류(표준)
● 싱글모드(Single Mode)
* 장거리 전송 및 높은 전송 특성이 요구되는데 적용.
* 윤용파장: 1310 nm(단파장), 1550 nm(장파장)
● 멀티모드(Multi Mode)
* 멀티모드 광섬유는 데이터 링크 단거리
(2km정도) 환경에 적용
* 멀티모드 광섬유는 코아 사이즈에 따라
여러가지가있으나, 현재 가장 널리 쓰이고
있는 것은 62.5/125um ,50/125um가 있다.
* 운용파장: 850nm(단파장), 1300nm(장파장)

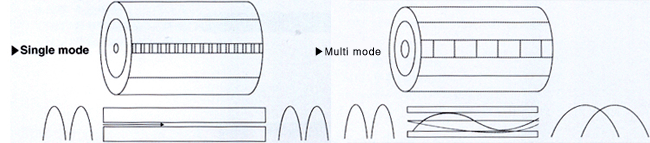

○ 신호전파
● 싱글모드는 하나의 빛의 경로나 모드를 가지고 전송.
● 멀티모드는 다양한 빛의 경로나 모드를 가지고 전송.
● 타이트 버퍼(Tight Buffered Fiber)
PVC, 나일론, 테프론등의 플라스틱(Thermoplastic)
재질로 광섬유의 아크릴 코팅 층위에
외경 900um으로 압출한 것으로 기계적 환경 특성이
강화되고, 다루기가 용이하다.

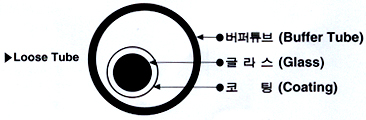

● 루즈 버퍼(Loose Tube Buffered Fiber)
젤리로 채워진 튜브내에 광섬유가 떠있는 형태
로 위치하는데 튜브가 광섬유에 직접적으 접촉
되어있지 않기때문에 재질의 수축이나 팽창에
의해 광섬유가 스트레스를 받지않는다. 튜브
에 받은 스트레스가 광섬유에 전달이 되지 않
으며, 튜브내 젤리에 의해 방수가 가능하다. |
